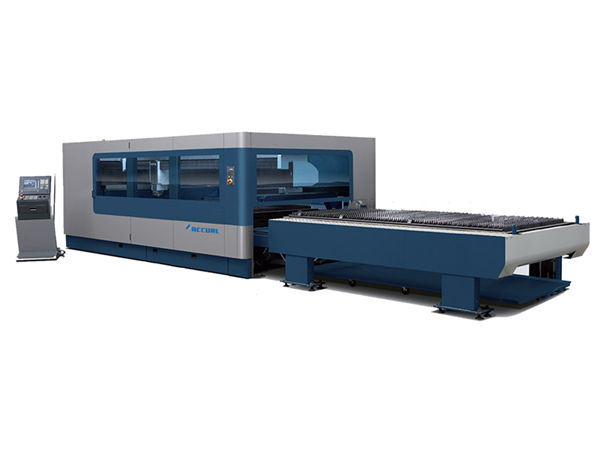

awtomatikong pag-cut ng cnc hibla laser cutting machine

awtomatikong pag-cut ng cnc hibla laser cutting machine

detalye ng Produkto


Sertipikasyon: CE, ISO 9000
Mga Tuntunin sa Pagbabayad at Pagpapadala:
Minimum na Dami ng Order: 1 SET
Presyong pwedeng pag-usapan
Mga Detalye ng Packaging: kahoy na pakete
Oras ng Paghahatid: 15 - 30 araw ng pagtatrabaho
Mga Tuntunin sa Pagbabayad: T / T, Western Union, MoneyGram
Kakayahang Nagtustos: 1000 Yunit bawat Buwan

Detalyadong Paglalarawan ng Produkto


Pangalan ng Produkto:Plato At Tubes Fiber Laser Cutting MachineUri ng Laser:Fiber Laser
Power ng Laser:800w / 1000w / 2000w / 4000wGarantiya:12 Buwan
After-Sales Service:Mga Engineer Service OverseasTimbang:3000 Kgs
Control Software:CypcutCNC O Hindi:OO
Naaangkop na Materyales:Metal Tube At Plato ng MetalPower Supply:AC380V ± 5% 50 / 60Hz (3 Phase)

Paglalarawan ng Produkto


Pinagtibay namin ang pinaka sopistikadong hibla laser N-light / IPG, pinagsasama ang self-design na Gantry CNC machine at mataas na lakas ng hinang na katawan. Matapos ang mataas na temperatura ng pagsusubo at pag-akit ng katumpakan ng malaking machine ng paggiling ng CNC, mayroon itong mahusay na katigasan at katatagan na na-import ang mataas na katumpakan at mataas na bilis, linear na gabay sa pagmamaneho, high-speed servo motor.Aluminum beam, advanced na proseso ng paggamot ng init, mataas na lakas, magaan na timbang , mabuting tibay. Pangunahin ito para sa pagputol ng tubo sa ilalim ng 20mm metal sa mataas na bilis at mataas na katumpakan. Ang hibla laser ay may isang serye ng mga pakinabang, tulad ng mataas na kalidad ng beam, mataas na ningning, mataas na rate ng conversion, walang maintenance, matatag at maaasahang operasyon ng mababang gastos at maliit na sukat, atbp. At ang pagpupulong na tinulungan ng hangin ay ang pinaka advanced na antas ng pagputol ng laser , na kung saan ay partikular na angkop para sa hindi kinakalawang na asero, carbon steel, haluang metal, tanso, tanso, titan at iba pang mga materyales sa pagputol ng katumpakan. Malawakang ginagamit ito sa mga produktong metal, bisikleta, metal na kasangkapan sa bahay, kagamitan sa fitness, kagamitan sa palakasan, makinarya ng sakahan, display istante, kontrol ng sunog.

Tampok ng Machine


1. Disenyo ng dobleng electric chuck at dobleng servo motor, nalalapat sa cut tube bilang bilog, parisukat, Rectangular tube, oval tube, I-beam, atbp.
2. Pneumatic rolling roda na sumusuporta sa disenyo upang matiyak na ang katatagan sa panahon ng paggupit.
3. Mataas na pagganap ng mapagkukunan ng laser at matatag na operating system na gumawa ng pinakamahusay na epekto ng paggupit.
4. Ang makina ay nagmamay-ari ng perpektong sistema ng paglamig, pagpapadulas ng sistema at sistema ng pag-alis ng alikabok, upang matiyak na maaari itong gumana nang maayos, mahusay at matibay.
5. Ang makina ay maaaring magamit para sa pagputol ng iba't ibang mga metal na may mahusay at matatag na kalidad ng pagputol.
6. Sa pamamagitan ng isang dalubhasang CAD / CAM awtomatikong programming software at awtomatikong pag-nesting software, posible na i-maximize ang pag-save ng mga hilaw na materyales.
7. Ang pag-access sa CNC system sa pamamagitan ng Ethernet interface ay ginagawang posible ang komunikasyon at remote monitoring sa panahon ng proseso ng pagputol ng laser.

Teknikal na Parameter


Fiber laser power: 800W, 1000W, 1500W, 2000W, 3000W 4000W (Opsyonal)
Sukat ng pagtatrabaho: 3000 * 1500mm
Katumpakan ng X at Y ang pagpoposisyon: + -0.05mm
Transmission mode: import Alemanya Atlanta mataas na precision gear at rack na may dobleng pagmamaneho rack fiber laser cutting machine

Ang kapangyarihan ng laser800W 1000W 2000W 3000W
Mapagkukunan ng laserIPG / N-LIGHT Maxphotonics fiber laser resonator
Pagproseso ng pipe / Tube (Φ x L)Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm para sa pagpipilian; L> 6m para sa pagpipilian)
Kategorya ng Pipa / TubeBilog, parisukat, hugis-parihaba, hugis-itlog, baywang bilog, atbp
Paikutin ang bilis120 pagliko / minuto
Control ng CNCCypcut / Germany PA HI8000
Laser uloSwitzerland Raytools
Suplay ng kuryenteAC380V ± 5% 50 / 60Hz (3 yugto)
Kabuuang kuryente22KW
Katumpakan ng posisyon± 0.03mm / m
Ulitin ang kawastuhan ng posisyon± 0.02mm
Pinakamataas na bilis ng posisyon70m / min
Pagpapabilis1g
Drawing programming modeSolidworks, Pro / e, UG, atbp direktang i-import
Bigat ng makina6.5-7.5T

Bentahe ng Fiber Laser Cutting Machine


1. Napakahusay na kalidad ng landas: Mas maliit na laser tuldok at mataas na kahusayan sa trabaho, mataas na kalidad.
2. Mataas na bilis ng paggupit: bilis ng paggupit ay 2-3 beses kaysa sa parehong lakas ng pagputol ng laser ng laser ng laser.
3. Stable tumatakbo: magpatibay ng top world import fiber laser, matatag na pagganap, mga pangunahing bahagi ay maaaring umabot ng 100,000 oras;
4. Mataas na kahusayan para sa conversion ng photoelectric: Ihambing sa CO2 laser cutting machine, fibers laser cutting machine ay may tatlong beses na kahusayan ng photoelectric conversion.
5. Mababang gastos: I-save ang enerhiya at protektahan ang kapaligiran. Ang rate ng conversion ng photoelectric ay hanggang sa 25-30%. Mababang kuryente ng kuryente, ito ay halos 20% -30% ng tradisyonal na pagputol ng laser ng laser ng CO2.
6. Mababang pagpapanatili: paghahatid ng hibla ng linya ng hindi na kailangan sumalamin lens, i-save ang gastos sa pagpapanatili;
7. Madaling operasyon: paghahatid ng hibla ng linya, walang pagsasaayos ng optical path.

Mga Detalye ng Machine


Nagtatampok ang Pipe Awtomatikong Bundle Loader
1.Automatic bundle loader para sa pagpipilian na makatipid ng oras ng paggawa at paglo-load, makamit ang layunin ng produksyon ng masa
2.Round pipe, hugis-parihaba na pipe at iba pang mga tubo ay maaaring ganap na awtomatikong paglo-load, nang walang interbensyon ng tao.
3.May iba pang mga hugis ng pipe ay maaaring semi-awtomatikong pagpapakain artipisyal.
4.Max Loading Bundle 800 * 800mm
5.Max Naglo-load ng Bundle Timbang 2500kg
6. Ang frame ng suporta sa tape para sa madaling pag-alis
7.Bundok ng mga tubes awtomatikong nakakataas
8.Automatic paghihiwalay at awtomatikong pag-align
9.Robotic braso pagpupuno at tumpak na pagpapakain

Awtomatikong pagkolekta ng aparato:
1. Awtomatikong nakataas ang suporta, tumanggap ng tubo at mag-scrap sa basket
2. Ang suporta sa Visual scale ay maaaring ayusin ang lapad ng suporta nang mabilis ayon sa diameter ng pipe
3. Visual scale naaangkop na suporta sa pag-angat ng aparato ay nakakatipid ng oras ng pagpapakain, tinitiyak ang concentricity, pinipigilan ang swinging ng pipe

Itaas ang nababagay na sistema ng suporta:
Ang pagputol ng mga tubo ng iba't ibang mga diametro, sa pamamagitan ng madaling iakma na sistema ng suporta upang mabilis at tumpak na makahanap ng concentricity pipe at claw, upang makamit ang mabilis na pagpapakain, mga layunin ng pagpapakain ng pangangalaga, pag-save ng oras ng pag-setup ng cutout.Maaari kang tulungan ang suporta sa chuck, pagbabawas ng swing pipe.

Pagsasama ng kama:
1.As isang buong plate na welded bed, ang buong haba ng 8 metro.
2.Integration bed ay maaaring mas mahusay na matiyak ang concentricity ng mga kagamitan, patayo, tumpak na pag-install ng mabilis at mahusay.
3.Ang buong istraktura ay compact na katumpakan.

3D interface ng gumagamit:
1. Matalinong interface, mas mahusay na pagkakatugma sa Solidworks, Pro / e, software ng UG, maginhawa at madaling mapatakbo.
2. radikal na pag-alis mula sa tradisyonal na CNC operating software code na programming programming kumplikadong pamamaraan ng pagpapatakbo.
3. Bawasan ang mga kinakailangan ng operator.

Pag-andar sa online na diagnostic:
Ang CypTube ay nakatanggap ng servo feedback function na pagputol ng ulo, laser at iba pang mga sangkap, ay magagamit sa online na pag-diagnose ang aparato ng kabiguan ng kabiguan.

Application ng Produkto:
Application: Maaari itong i-cut ang pipe, squre tube, at iba't ibang mga espesyal na hugis na pagputol ng pipe.
Diameter para sa tubo: 20-200mm
Haba ng paggupit: 6m / 4m atbp
Ang pagputol ng kapal na may mapagkukunan ng 500W hibla: 3mm hindi kinakalawang na asero, 6mm carbon steel, 2mm tanso, 2mm aluminyo atbp, 2.5mm galvanized plate etc.
