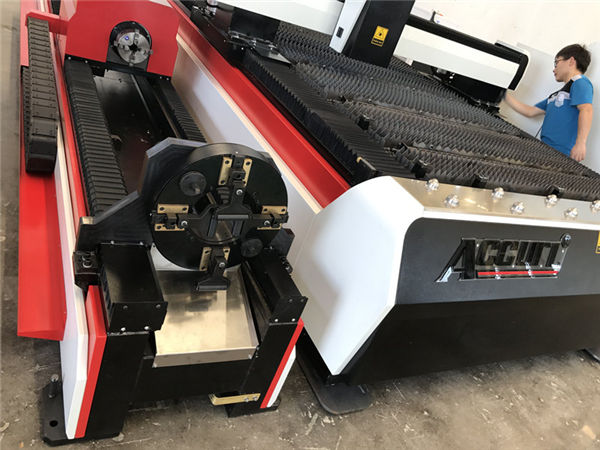

ss pipes 3d laser cutting machine / 3 axis fiber sheet metal cutter

detalye ng Produkto

Sertipikasyon: CE

Mga Tuntunin sa Pagbabayad at Pagpapadala:

Minimum na Dami ng Order: 1Set

Presyong pwedeng pag-usapan

Mga Detalye ng Packaging: 1 * 20GP container

Oras ng Paghahatid: 30 araw

Mga Tuntunin sa Pagbabayad: L / C, D / A, T / T, D / P, Western Union, L / C

Kakayahang Nagtustos: 50sets bawat buwan

Detalyadong Paglalarawan ng Produkto

Application ::	Lahat ng Materyal na metal	Pagputol ng Kapal:	SS Upto 10mm, MS Upto 22cm
Uri ng Laser ::	Serat	CNC O Hindi ::	Oo
Paglamig na Mode ::	Pagpapalamig ng tubig	Control Software ::	Cypcut
Sinusuportahan ang Format ng graphic ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar ng Pinagmulan::	China
Numero ng Modelo ::	TY-3015DG	Ibinigay ang After-sales Service ::	Magagamit ang Mga Engineer Upang Serbisyo sa Makinarya sa Lungsod
Paulit-ulit na tumpak ::	+ -0.03mm	Temperatura ng pagpapatakbo ::	0 ° C-45 ° C
Working Humidity ::	5%-95%	Saklaw ng Pagpuputol ng Mga Pipa:	20-130mmx3000mm
Boltahe::	AC380V ± 10% 50HZ (60HZ)	Lugar ng Pagputol:	3000 * 1500mm Pamantayan, Maaaring Masadya ang Mas Malaki

Katawang katawan

1. Ang katawan ng Taiyi's Machine na may istraktura ng bakal na 8mm, 600 ℃ paggamot ng init, Tiyaking hinangin, upang matiyak na 20 taong paggamit nang walang pagpapapangit.

2. Gantry na may paghagis ng haluang metal na haluang metal, Malakas na katatagan nang walang pagpapapangit, Mabilis na kilusan.

3. Mataas na kahusayan ng pag-zone ng paninigarilyo system sa magkabilang panig ng katawan ng makina, Malakas na naka-segment na alikabok at koleksyon ng paninigarilyo, mabawasan nito ang pinsala sa manggagawa.

4. Nai-import na precision flange reducer at servo motor, Mabilis na bilis ng pagtakbo.

5. 70 blades at 6 slide bar sa machine bed, na may mga malapit na blades upang mabawasan ang babala sa makina, ang mga slide bar na nagtatrabaho sa mga cylinders upang mai-upload at mag-download ng mga sheet nang madali.

6. Ang nababaluktot na kahon ng paglo-load ay maaaring magdagdag ng harap at magkabilang panig na kung saan ay kumbinsido para sa kondisyon ng pagtatrabaho sa makina.

Bentahe ng machine laser cutting machine

1. Ihambing sa tradisyonal na laser, ang hibla ng laser ay mas proteksyon sa kapaligiran:
2. Karamihan sa mas mababang paggamit ng kuryente: kahusayan ng photoelectric ng conversion ng laser laser ay mas mataas kaysa sa tradisyonal na laser.
3. Mas mataas na kalidad ng laser spot: mapagkukunan ng solong-module na laser
4. Mas mababang pagkonsumo: Ang pagkonsumo ng kuryente ay nasa ilalim ng 7KW bawat oras.

Pagtatasa ng gastos bawat oras
Hindi.	Item	Pagputol SS (1mm)	Pagputol ng Steel (5mm)	Pansin
1	Elektriko	1.4USD / oras	1.4USD / oras	1. Kung gumagamit kami ng Air para sa pagputol, pagkatapos ay gastos = electric singil ng air compressor + electric ng machine + ubusin ang mga bahagi 2. Ang gastos na binibilang natin batay sa mga lokal na singil sa Dongguan, mayroong ilang pagkakaiba-iba para sa iba't ibang mga bansa. 3.Para sa pagputol ng iba't ibang kapal, may iba't ibang gusali
2	Gas (N2 / O2)	2USD / oras	1.4USD / oras
3	Proteksyon lens, nozzle	0.06USD / oras	0.07USD / oras
Kabuuang gastos		3.46USD / oras	2.87USD / oras

Pagtutukoy

Model	TY-3015DG
Laser mapagkukunan daluyan	Serat
Saklaw ng paggupit (L * W)	3000 mm × 1500 mm
Z axle stroke	250 mm
Max. bilis ng pagpoposisyon	120 m / min
X, Y axle Max. mapabilis ang bilis	1.0G
Palamig na form	Pagpapalamig ng tubig
Ang haba ng haba ng laser	1070nm
Ang lakas ng output ng pinagmulan ng laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opsyonal)
Min. pagputol ng puwang	≤ 0.1 mm
Ang pag-posisyon ng kawastuhan ng X, Y at Z axles	± 0.03 mm
Paulit-ulit na pagkumpirma sa pagpoposisyon ng mga axle ng X, Y at Z	± 0.01 mm
Kapal ng pagputol ng materyal (ayon sa materyal)	0.2 - 25 mm
Modelo ng driver	Nai-import na servo motor
Kinakailangan ng lakas	380V, 50/60 Hz
Temperatura ng pagtatrabaho	0-45 ℃
Patuloy na oras ng pagtatrabaho	24 Oras
Bigat ng makina	Mga 12000 Kgs
Kabuuang antas ng proteksyon ng suplay ng kuryente	IP54

Mga Detalyadong Larawan

	Pangalan:Katawang katawan at accessories a.600 ℃ paggamot ng init, 24 na oras na paglamig sa oven, tumpak na welding na proteksyon ng CO2, upang matiyak na 20 taon na paggamit nang walang pagpapapangit. b.Synchronous X / Y / Z axes: Ang Z-axis ay maaaring magpatakbo ng 150mm, na angkop para sa pagputol ng maraming uri ng mga sheet ng metal. c.High kalidad na ginagarantiyahan ang tibay nito at mas madaling pagpapanatili.
Pangalan:AC servo motor at driver Ang na-import na servo motor (Y-axis na hinimok ng dalawang servo motors) kasama ang sopistikado na reducer ng planeta ay nagsisiguro na matatag, tumpak at maaasahang drive.
	Pangalan:Mga Gabay sa Linya ng Katumpakan Advanced na sistema ng paggupit, laser power at servo movement suit sa bawat isa na perpekto, na-import ang mataas na precision gear at rack drive system, nababago dobleng talahanayan ng trabaho, upang matiyak ang mas mataas na bilis ng pagproseso at katumpakan ..
Pangalan:Pagputol ng ulo Ang contactless cut head ay may pag-andar ng auto taas na pagsubaybay at anti-banggaan, na lubos na nagpapabuti sa bilis ng pagputol, kinis at pagputol ng kawastuhan sa ilalim ng parehong lakas ng output. Sa isang salita, ang pagtaas ng kahusayan ay maaaring tumaas.
	Pangalan:Mapagkukunan ng laser mabilis na bilis, mataas na linya ng paggupit, at makinis na gilid ng paggupit

Pangalan:Katawang katawan at accessories

a.600 ℃ paggamot ng init, 24 na oras na paglamig sa oven, tumpak na welding na proteksyon ng CO2, upang matiyak na 20 taon na paggamit nang walang pagpapapangit.
b.Synchronous X / Y / Z axes: Ang Z-axis ay maaaring magpatakbo ng 150mm, na angkop para sa pagputol ng maraming uri ng mga sheet ng metal.
c.High kalidad na ginagarantiyahan ang tibay nito at mas madaling pagpapanatili.

Pangalan:AC servo motor at driver

Ang na-import na servo motor (Y-axis na hinimok ng dalawang servo motors) kasama ang sopistikado na reducer ng planeta ay nagsisiguro na matatag, tumpak at maaasahang drive.

Pangalan:Mga Gabay sa Linya ng Katumpakan

Advanced na sistema ng paggupit, laser power at servo movement suit sa bawat isa na perpekto, na-import ang mataas na precision gear at rack drive system, nababago dobleng talahanayan ng trabaho, upang matiyak ang mas mataas na bilis ng pagproseso at katumpakan ..

Pangalan:Pagputol ng ulo

Ang contactless cut head ay may pag-andar ng auto taas na pagsubaybay at anti-banggaan, na lubos na nagpapabuti sa bilis ng pagputol, kinis at pagputol ng kawastuhan sa ilalim ng parehong lakas ng output. Sa isang salita, ang pagtaas ng kahusayan ay maaaring tumaas.

Pangalan:Mapagkukunan ng laser

mabilis na bilis, mataas na linya ng paggupit, at makinis na gilid ng paggupit

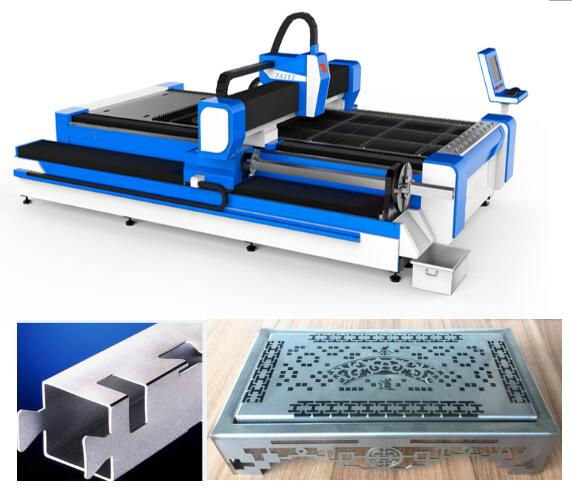

Pagputol ng mga Halimbawang

Pagsasanay

Matapos lagdaan ang kontrata, maaaring ayusin ng iyong kumpanya ang teknolohikal na dumating ang aming pabrika upang malaman ang pangunahing kaalaman sa mga kagamitan at mga mahahalagang operating, sapat na oras ng pagsasanay tungkol sa 1-3 araw, ang nilalaman ng pagsasanay ay ang mga sumusunod:
a) Karaniwang pagsasanay sa software ng pagguhit;
b) Makina at off ang mga pamamaraan ng pagsasanay;
c) Ang kabuluhan ng mga control panel at mga parameter ng software, setting ng hanay ng mga parameter;
d) Pangunahing paglilinis at pagpapanatili ng makina;
e) Karaniwang Pag-aayos ng Hardware;
f) Pag-iingat ng operasyon,

Warranty ng mga tubo ng SS at makina ng pagputol ng laser

a) .1Hahanap para sa buong makina (Pinsala ng gawa ng tao ay napagkasunduan.).
b) .Laser mapagkukunan ng 2 Taon na garantiya
c) .Lifelong pagpapanatili at supply ng ekstrang bahagi
d) .Pagsasanay ng libre para sa mga kawani ng operasyon. (engineer ay maaaring pumunta sa ibang bansa ay napagkasunduan.)
