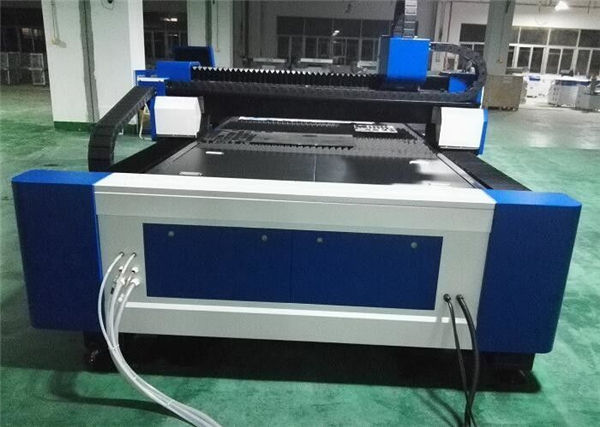

steel fiber laser cutting machine 60m/min

detalye ng Produkto

Sertipikasyon: CE
Mga Tuntunin sa Pagbabayad at Pagpapadala:
Minimum na Dami ng Order: 1Set
Presyong pwedeng pag-usapan
Mga Detalye ng Packaging: 1 * 20GP container
Oras ng Paghahatid: 30 araw
Mga Tuntunin sa Pagbabayad: L / C, D / A, T / T, D / P, Western Union

Detalyadong Paglalarawan ng Produkto

Application ::	Lahat ng Materyal na metal	Pagputol ng Kapal:	SS Upto 12mm, MS Upto 22cm
Uri ng Laser ::	Nai-import na Orihinal na Fiber Laser	Pangalan ng Produkto:	Steel Fiber Laser Cutting Machine 60m/Min
Lapad ng Min.line:	0.1mm	Control Software ::	Cypcut
Sinusuportahan ang Format ng graphic ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Tatak::	TAIYI LASER
Paulit-ulit na tumpak ::	+/- 0.03mm	Temperatura ng pagpapatakbo ::	0 ° C-45 ° C
Paglamig na Mode:	Pagpapalamig ng tubig	Pinagmulan ng Laser:	IPG / Nlight / Raycus / Max
Boltahe::	AC380V ± 10% 50HZ (60HZ)	Lugar ng Pagputol:	3000x1500mm,4000*2000mm Customized

Bentahe ng hibang laser machine

1) Napakahusay na kalidad ng beam: Mas maliit na diameter ng pagtuon at mataas na kahusayan sa trabaho, mataas na kalidad.
2) Mataas na bilis ng paggupit: Ang bilis ng paggupit ay higit sa 60m / min
3) matatag na tumatakbo: Pag-ampon sa tuktok na pag-import ng mga hibla ng mundo, matatag na pagganap, mga pangunahing bahagi
umabot sa 100,000 oras;
4) Mataas na kahusayan para sa conversion ng photoelectric: Ihambing sa CO2 laser cutting machine,
fibers laser cutting machine ay may tatlong beses na kahusayan ng conversion ng photoelectric
5) Mababang gastos at Mababang pagpapanatili: I-save ang enerhiya at protektahan ang kapaligiran. Rate ng conversion ng larawan
ay hanggang sa 25-30%. Ang mababang kuryente ng kuryente, ito ay halos 20% -30% ng tradisyonal na laser ng CO2
paggupit ng makina. Ang paghahatid ng linya ng hibla ay hindi kailangang sumalamin sa lens, makatipid ng gastos sa pagpapanatili;
6) Easy operation: fiber line transmission, no adjustment of optical path;
7) Super nababaluktot na mga epekto: Compact na disenyo, madaling kakayahang umangkop na mga kinakailangan sa pagmamanupaktura.

Tampok at Pag-aari

1.The machine enjoys a good performance with high cutting speed, high efficiency, safety and stability.
2.The laser spot enjoys good quality. And the machine distorts just slightly. Besides, the material can have a smooth and nice appearance.
3. After tempering treatment, the frame with high rigidity is of high vibration-absorbed performance. The frame with gantry structure is one-step processed in large CNC gantry machining center. With optimized structure, the machine enjoys stability and high accuracy which can be controlled within 0.01mm/m.
4. Imported servo motor, planetary reducer, and sophisticated direction drive mechanism ensure steadiness and accuracy.
5. Intuitive HMI with many practical functions is easy to operate.
6. Imported bevel gear, helical rack, linear guide rail ensure highly precise running direction.
7.Ang auto-taas at anti-banggaan ng awtomatikong awtomatikong inaayos ang hermetic cutting head sa tamang taas upang i-cut sa isang nakapirming distansya.
8.Ang power supply ng makina ay idinisenyo na may awtomatikong proteksyon sa kaligtasan, at nagtatampok ng alarm alarm.

Pagtutukoy

Laser mapagkukunan daluyan	Serat
Saklaw ng paggupit (L * W)	3000 mm × 15000 mm
Z axle stroke	250 mm
Max. bilis ng pagpoposisyon	120 m / min
X, Y axle Max. mapabilis ang bilis	1.0G
Palamig na form	Pagpapalamig ng tubig
Ang haba ng haba ng laser	1070nm
Ang lakas ng output ng pinagmulan ng laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opsyonal)
Min. pagputol ng puwang	≤ 0.1 mm
Ang pag-posisyon ng kawastuhan ng X, Y at Z axles	± 0.03 mm
Paulit-ulit na pagkumpirma sa pagpoposisyon ng mga axle ng X, Y at Z	± 0.01 mm
Kapal ng pagputol ng materyal (ayon sa materyal)	0.2 - 25 mm
Modelo ng driver	Nai-import na servo motor
Kinakailangan ng lakas	380V, 50/60 Hz
Temperatura ng pagtatrabaho	0-45 ℃
Patuloy na oras ng pagtatrabaho	24 Oras
Bigat ng makina	Mga 12000 Kgs
Kabuuang antas ng proteksyon ng suplay ng kuryente	IP54

Pagputol ng mga materyales

Ang hibla laser ay maaaring i-cut ang lahat ng mga uri ng mga hindi ferrous metal, tulad ng tanso, aluminyo, ang mataas na mapanimdim na materyales, at tungsten, maaari ring i-cut hindi kinakalawang na asero, carbon steel, manganese steel, galvanized sheet, aluminyo platform na haluang metal plate, at iba pang mga bihirang metal.

Industriya ng aplikasyon

Ang hibla ng laser laser cutting machine ay maaaring malawak na ginagamit sa aerospace, aviation, electronics, elevator, kagamitan medikal, kusina sa kusina, auto bahagi, de-koryenteng kagamitan, ginto na plated chassis cabinets, mechanical equipment, lighting hardware, advertising sign, display kagamitan, lahat ng uri ng mga produktong metal, pagpoproseso ng sheet ng sheet ng metal at iba pang mga industriya.

Mga Detalyadong Larawan

	Pangalan:Katawang katawan at accessories a.600 ℃ paggamot ng init, 24 na oras na paglamig sa oven, tumpak na welding na proteksyon ng CO2, upang matiyak na 20 taon na paggamit nang walang pagpapapangit. b.Synchronous X / Y / Z axes: Ang Z-axis ay maaaring magpatakbo ng 150mm, na angkop para sa pagputol ng maraming uri ng mga sheet ng metal. c.High kalidad na ginagarantiyahan ang tibay nito at mas madaling pagpapanatili.
Pangalan:AC servo motor at driver Ang na-import na servo motor (Y-axis na hinimok ng dalawang servo motors) kasama ang sopistikado na reducer ng planeta ay nagsisiguro na matatag, tumpak at maaasahang drive.
	Pangalan:Mga Gabay sa Linya ng Katumpakan Advanced na sistema ng paggupit, laser power at servo movement suit sa bawat isa na perpekto, na-import ang mataas na precision gear at rack drive system, nababago dobleng talahanayan ng trabaho, upang matiyak ang mas mataas na bilis ng pagproseso at katumpakan ..
Pangalan:Pagputol ng ulo Ang contactless cut head ay may pag-andar ng auto taas na pagsubaybay at anti-banggaan, na lubos na nagpapabuti sa bilis ng pagputol, kinis at pagputol ng kawastuhan sa ilalim ng parehong lakas ng output. Sa isang salita, ang pagtaas ng kahusayan ay maaaring tumaas.
	Pangalan:Mapagkukunan ng laser mabilis na bilis, mataas na linya ng paggupit, at makinis na gilid ng paggupit

Pangalan:Katawang katawan at accessories

a.600 ℃ paggamot ng init, 24 na oras na paglamig sa oven, tumpak na welding na proteksyon ng CO2, upang matiyak na 20 taon na paggamit nang walang pagpapapangit.
b.Synchronous X / Y / Z axes: Ang Z-axis ay maaaring magpatakbo ng 150mm, na angkop para sa pagputol ng maraming uri ng mga sheet ng metal.
c.High kalidad na ginagarantiyahan ang tibay nito at mas madaling pagpapanatili.

Pangalan:AC servo motor at driver

Ang na-import na servo motor (Y-axis na hinimok ng dalawang servo motors) kasama ang sopistikado na reducer ng planeta ay nagsisiguro na matatag, tumpak at maaasahang drive.

Pangalan:Mga Gabay sa Linya ng Katumpakan

Advanced na sistema ng paggupit, laser power at servo movement suit sa bawat isa na perpekto, na-import ang mataas na precision gear at rack drive system, nababago dobleng talahanayan ng trabaho, upang matiyak ang mas mataas na bilis ng pagproseso at katumpakan ..

Pangalan:Pagputol ng ulo

Ang contactless cut head ay may pag-andar ng auto taas na pagsubaybay at anti-banggaan, na lubos na nagpapabuti sa bilis ng pagputol, kinis at pagputol ng kawastuhan sa ilalim ng parehong lakas ng output. Sa isang salita, ang pagtaas ng kahusayan ay maaaring tumaas.

Pangalan:Mapagkukunan ng laser

mabilis na bilis, mataas na linya ng paggupit, at makinis na gilid ng paggupit

Pagputol ng mga Halimbawang

Pagsasanay

After-sales service, mula sa pagsasanay hanggang sa pag-install ng machine (3 mga paraan):
1.Training video at manu-manong gumagamit sa Ingles na inaalok para sa pag-install, operasyon, pagpapanatili at problema sa pagbaril, at gabay sa teknikal na inaalok ng e-mail, fax, telepono / whatsapp / skype // at iba pa, kapag nakatagpo ka ilang mga problema sa pag-install, paggamit o pag-aayos.
Ang iyong kumpanya ay maaaring mag-ayos ng teknolohikal na dumating sa aming pabrika upang malaman ang pangunahing kaalaman sa mga kagamitan at mga mahahalagang operating, sapat na oras ng pagsasanay tungkol sa 3-5 araw, ang nilalaman ng pagsasanay ay ang mga sumusunod:
a) Karaniwang pagsasanay sa software ng pagguhit;
b) Makina at off ang mga pamamaraan ng pagsasanay;
c) Ang kabuluhan ng mga control panel at mga parameter ng software, setting ng hanay ng mga parameter
d) Pangunahing paglilinis at pagpapanatili ng makina;
e) Karaniwang Pag-aayos ng Hardware;
f) Pag-iingat sa operasyon.
3. serbisyo sa pagsasanay sa panloob na pintuan. visa, paglalakbay gastos at tirahan ay sa gastos ng customer. Mas mainam na ayusin ang isang tagasalin para sa pareho ng aming mga inhinyero sa panahon ng pagsasanay. Oras ng Pagsasanay: 3-5days.

Garantiya

a) .1Hahanap para sa buong makina (Pinsala ng gawa ng tao ay napagkasunduan.).
b) .Laser mapagkukunan ng 2 Taon na garantiya
c) .Lifelong pagpapanatili at supply ng ekstrang bahagi
d) .Pagsasanay ng libre para sa mga kawani ng operasyon. (engineer ay maaaring pumunta sa ibang bansa ay napagkasunduan.)
