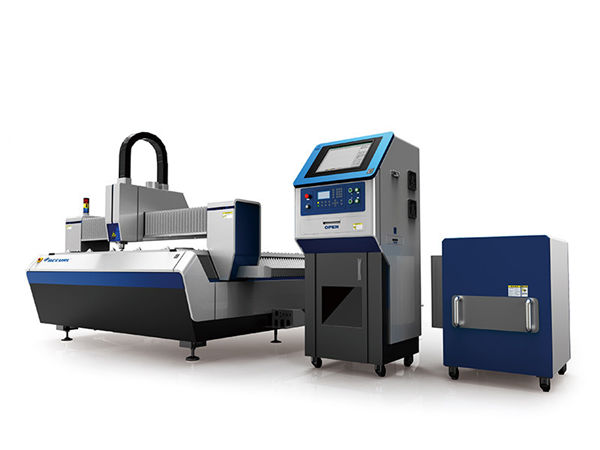

cnc sheet metal cutting machine / tube cutter machine

detalye ng Produkto

Sertipikasyon: CE
Mga Tuntunin sa Pagbabayad at Pagpapadala:
Minimum na Dami ng Order: 1Set
Presyong pwedeng pag-usapan
Mga Detalye ng Packaging: 1 * 40GP container
Oras ng Paghahatid: 30 araw
Mga Tuntunin sa Pagbabayad: L / C, D / A, T / T, D / P, Western Union

Detalyadong Paglalarawan ng Produkto

Application ::	Lahat ng Materyal na metal	Pagputol ng Kapal:	SS Upto 12mm, MS Upto 22cm
Uri ng Laser ::	Nai-import na Orihinal na Fiber Laser	CNC O Hindi:	Oo
Lapad ng Min.line:	0.1mm	Sinusuportahan ang Format ng graphic ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Max Acceleration:	1.0G	Paulit-ulit na tumpak ::	+/- 0.03mm
Temperatura ng pagpapatakbo ::	0 ° C-45 ° C	Paglamig na Mode:	Pagpapalamig ng tubig
Timbang (kg):	8600	Boltahe::	AC380V ± 10% 50HZ (60HZ)
Lugar ng Pagputol:	3000x1500mm	Produkto:	Cnc Sheet Metal Cutting Machine / Tube Cutter Machine

Bentahe ng hibang laser machine

1) Fiber laser cutting ay ang pinakamabilis na proseso para sa manipis na sheet metal.
2) Ang isang "malinis na hiwa" na kalidad ng ibabaw ay nakuha.
3) Ang mga materyales na sumasalamin tulad ng aluminyo, tanso at tanso ay maaaring i-cut nang madali.
4) Ang mga gastos sa proseso ng mga bahagi ay napakababa.
5) Maliit na walang gastos sa pagpapanatili.
6) Mababa ang gastos ng bahagi. Ang mga bahagi lamang na kailangang baguhin ay ang mga nozzle, keramika at baso ng salamin sa mahabang panahon. Walang iba pang mga gastos na mauubos.
7) Ang buhay ng resonator ay higit sa 100,000 oras ng pagtatrabaho.
8) Ang dobleng bola na malapit sa loop na sistema at na-import na open-type na CNC system, matiyak na mataas
kawastuhan at mataas na kahusayan sa pagtatrabaho sa panahon ng mataas na bilis ng pagputol.
9) Pamantayan ng koleksyon ng 2KW hibla laser at opsyonal na 500W-4000W hibla laser
Ang standard na koleksyon ng 500W fiber laser at opsyonal na 1000W IPG o N-light fiber.
Mga mababang gastos sa pagpapatakbo at pagpapanatili. Makamit ang pangmatagalang pagbabalik sa pag-maximize ng pamumuhunan at kita.
10) Ang disenyo ng paglakip ay tumutugma sa pamantayan ng CE para sa maaasahang at ligtas na pagproseso.
Ang pallet changer ay maginhawa para sa pag-upload ng materyal at pag-load, pagbutihin ang kahusayan.
Ang bukas na istraktura ay madali at maginhawa para sa pag-upload at pag-load ng materyal.
Ang aparato ng pagkolekta ng drawer ay ginagawang mas maginhawa ang pagtanggap ng mga materyales.
11) Tumutulong sa mataas na bilis ng pagputol, pinalakas ang welded machine na katawan pagkatapos ng 2 beses na proseso ng pag-iipon, na tinitiyak ang katumpakan na katumpakan at katatagan ng pagganap.

Pangunahing Mga Tampok ng Fiber laser cutting machine

1) Pag-ampon ng World Sikat na Aleman Dlaser Fiber laser na mapagkukunan at USA Laser Mech cutting head &
Dynamic na System ng Pokus, maaari itong i-cut at manuntok ng iba't ibang uri ng metal na materyal na may mataas na katumpakan
at mataas na bilis.
2) Dahil ang laser ay ipinadala ng hibla, hindi na kailangang mapanatili o inaayos ang landas na optical laser.
Lubos nitong binabawasan ang rate ng kasalanan ng mga makina at pinapagalaw ang buhay sa pagtatrabaho.
3) Malaking format ng pagputol ng lugar ay nakakatugon sa mga hinihingi ng iba't ibang uri ng pagproseso ng metal.

Pagtutukoy

Laser mapagkukunan daluyan	Serat
Saklaw ng paggupit (L * W)	3000 mm × 15000 mm
Z axle stroke	250 mm
Max. bilis ng pagpoposisyon	120 m / min
X, Y axle Max. mapabilis ang bilis	1.0G
Palamig na form	Pagpapalamig ng tubig
Ang haba ng haba ng laser	1070nm
Ang lakas ng output ng pinagmulan ng laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opsyonal)
Min. pagputol ng puwang	≤ 0.1 mm
Ang pag-posisyon ng kawastuhan ng X, Y at Z axles	± 0.03 mm
Paulit-ulit na pagkumpirma sa pagpoposisyon ng mga axle ng X, Y at Z	± 0.01 mm
Kapal ng pagputol ng materyal (ayon sa materyal)	0.2 - 25 mm
Modelo ng driver	Nai-import na servo motor
Kinakailangan ng lakas	380V, 50/60 Hz
Temperatura ng pagtatrabaho	0-45 ℃
Patuloy na oras ng pagtatrabaho	24 Oras
Bigat ng makina	Mga 8600 Kgs
Kabuuang antas ng proteksyon ng suplay ng kuryente	IP54

Pagputol ng Talahanayan ng Pagputol ng Pagkakapal

Power ng Laser	Kapal ng pagputol ng Max
Power ng Laser	Carbon steel (mm)	Hindi kinakalawang na asero (mm)	Aluminyo (mm)	Tanso (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Sa itaas na parameter para sa sanggunian lamang

Mga Industriya ng Application

Angkop para sa teknolohiya ng aerospace, paggawa ng sasakyang panghimpapawid, paggawa ng rocket, paggawa ng robot, paggawa ng elevator, paggawa ng barko, pagputol ng sheet ng metal, kasangkapan sa kusina, elektronikong sangkap, mga bahagi ng automotiko, paglamig, at mga tubo ng bentilasyon, mga palatandaan, metal at iba pang industriya ng pagproseso ng metal

Mga Detalyadong Larawan

	Pangalan:Katawang katawan at accessories a.600 ℃ paggamot ng init, 24 na oras na paglamig sa oven, tumpak na welding na proteksyon ng CO2, upang matiyak na 20 taon na paggamit nang walang pagpapapangit. b.Synchronous X / Y / Z axes: Ang Z-axis ay maaaring magpatakbo ng 150mm, na angkop para sa pagputol ng maraming uri ng mga sheet ng metal. c.High kalidad na ginagarantiyahan ang tibay nito at mas madaling pagpapanatili.
Pangalan:AC servo motor at driver Ang na-import na servo motor (Y-axis na hinimok ng dalawang servo motors) kasama ang sopistikado na reducer ng planeta ay nagsisiguro na matatag, tumpak at maaasahang drive.
	Pangalan:Mga Gabay sa Linya ng Katumpakan Advanced na sistema ng paggupit, laser power at servo movement suit sa bawat isa na perpekto, na-import ang mataas na precision gear at rack drive system, nababago dobleng talahanayan ng trabaho, upang matiyak ang mas mataas na bilis ng pagproseso at katumpakan ..
Pangalan:Pagputol ng ulo Ang contactless cut head ay may pag-andar ng auto taas na pagsubaybay at anti-banggaan, na lubos na nagpapabuti sa bilis ng pagputol, kinis at pagputol ng kawastuhan sa ilalim ng parehong lakas ng output. Sa isang salita, ang pagtaas ng kahusayan ay maaaring tumaas.
	Pangalan:Mapagkukunan ng laser mabilis na bilis, mataas na linya ng paggupit, at makinis na gilid ng paggupit

Pangalan:Katawang katawan at accessories

a.600 ℃ paggamot ng init, 24 na oras na paglamig sa oven, tumpak na welding na proteksyon ng CO2, upang matiyak na 20 taon na paggamit nang walang pagpapapangit.
b.Synchronous X / Y / Z axes: Ang Z-axis ay maaaring magpatakbo ng 150mm, na angkop para sa pagputol ng maraming uri ng mga sheet ng metal.
c.High kalidad na ginagarantiyahan ang tibay nito at mas madaling pagpapanatili.

Pangalan:AC servo motor at driver

Ang na-import na servo motor (Y-axis na hinimok ng dalawang servo motors) kasama ang sopistikado na reducer ng planeta ay nagsisiguro na matatag, tumpak at maaasahang drive.

Pangalan:Mga Gabay sa Linya ng Katumpakan

Advanced na sistema ng paggupit, laser power at servo movement suit sa bawat isa na perpekto, na-import ang mataas na precision gear at rack drive system, nababago dobleng talahanayan ng trabaho, upang matiyak ang mas mataas na bilis ng pagproseso at katumpakan ..

Pangalan:Pagputol ng ulo

Ang contactless cut head ay may pag-andar ng auto taas na pagsubaybay at anti-banggaan, na lubos na nagpapabuti sa bilis ng pagputol, kinis at pagputol ng kawastuhan sa ilalim ng parehong lakas ng output. Sa isang salita, ang pagtaas ng kahusayan ay maaaring tumaas.

Pangalan:Mapagkukunan ng laser

mabilis na bilis, mataas na linya ng paggupit, at makinis na gilid ng paggupit

Pagsasanay

1.Training video at manu-manong gumagamit sa Ingles na inaalok para sa pag-install, operasyon, pagpapanatili at problema sa pagbaril, at gabay sa teknikal na inaalok ng e-mail, fax, telepono / whatsapp / skype // at iba pa, kapag nakatagpo ka ilang mga problema sa pag-install, paggamit o pag-aayos.

Ang iyong kumpanya ay maaaring mag-ayos ng teknolohikal na dumating sa aming pabrika upang malaman ang pangunahing kaalaman sa mga kagamitan at mga mahahalagang operating, sapat na oras ng pagsasanay tungkol sa 3-5 araw, ang nilalaman ng pagsasanay ay ang mga sumusunod:
a) Karaniwang pagsasanay sa software ng pagguhit;
b) Makina at off ang mga pamamaraan ng pagsasanay;
c) Ang kabuluhan ng mga control panel at mga parameter ng software, setting ng hanay ng mga parameter
d) Pangunahing paglilinis at pagpapanatili ng makina;
e) Karaniwang Pag-aayos ng Hardware;
f) Pag-iingat sa operasyon.
3. serbisyo sa pagsasanay sa panloob na pintuan. visa, paglalakbay gastos at tirahan ay sa gastos ng customer. Mas mainam na ayusin ang isang tagasalin para sa pareho ng aming mga inhinyero sa panahon ng pagsasanay. Oras ng Pagsasanay: 3-5days.

Packaging at pagpapadala

1.Ang aming gawa sa kahoy ay pagkatapos ng paggamot ng fumigation.Need inspection timber, pag-save ng oras ng pagpapadala.
2.Ang lahat ng mga ekstrang bahagi ng makina ay sakop ng ilang mga malambot na materyales, higit sa lahat gamit ang perlas na lana.
Pag-iwas sa lahat ng mga pinsala na maaaring mangyari sa proseso ng paghahatid. Pagkatapos ay takpan namin ng plastik na balutin ito nang mahigpit, tiyaking hindi buo ang mga natatakpan na malambot na materyales, iniiwasan din ang hindi tinatagusan ng tubig at kalawang patunay.
3. Ang pinakadulo ay kahoy na kaso na may nakapirming formwork.
4. Ang ilalim ng kahoy na kaso ay may matatag na iron jack, maginhawa sa Paghahawak at transportasyon.
