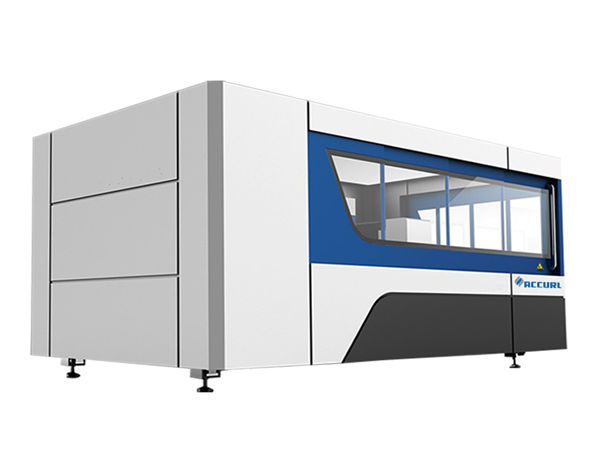

fiber laser sheet metal cutter 3 axis for automobile manufacturing

detalye ng Produkto

Sertipikasyon: CE
Mga Tuntunin sa Pagbabayad at Pagpapadala:
Minimum na Dami ng Order: 1Set
Presyong pwedeng pag-usapan
Mga Detalye ng Packaging: 1 * 40GP container
Oras ng Paghahatid: 30 araw
Mga Tuntunin sa Pagbabayad: L / C, D / A, T / T, D / P, Western Union

Detalyadong Paglalarawan ng Produkto

Application ::	Lahat ng Materyal na metal	Pagputol ng Kapal:	SS Upto 12mm, MS Upto 22cm
Uri ng Laser ::	Nai-import na Orihinal na Fiber Laser	Lapad ng Min.line:	0.1mm
Sinusuportahan ang Format ng graphic ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Max Acceleration:	1G
Paulit-ulit na tumpak ::	+/- 0.03mm	Temperatura ng pagpapatakbo ::	0 ° C-45 ° C
Paglamig na Mode:	Pagpapalamig ng tubig	Timbang (kg):	4600
Boltahe::	AC380V ± 10% 50HZ (60HZ)	Lugar ng Pagputol:	3000x1500mm

Pangunahing Mga Tampok

1) The Accurl laser cutting machine with the highest precision in China, it can cut small metal bike design with size of half a coin and perfectly cut 6mm mild steel,120 holes can be cut within one minute.
2) 600℃ heat treatment, 24 hours cooling in the oven, 8 meters gantry milling, accurate CO2 protection welding, to make sure 20 years usage without deformation.
3) Using laser electrical cabinet integration design, cover small area , save space, minimalist design.
4) Scrap car symmetrical design, both sides can clean up the waste; Put machine to the romm has no left and right requirements; Pneumatic lifter device to prevent the material from scratching.
5) Specially used for cutting 0.5-6mm carbon steel, 0.5-5mm stainless steel, galvanized steel, electrolytic zinc-coated steel sheet, silicon steel and other kinds of thin metal sheets.1000W can cut 3mm aluminum and 2mm copper.

Pagtutukoy

Laser mapagkukunan daluyan	Serat
Saklaw ng paggupit (L * W)	3000 mm × 15000 mm
Z axle stroke	250 mm
Max. bilis ng pagpoposisyon	120 m / min
X, Y axle Max. mapabilis ang bilis	1.0G
Palamig na form	Pagpapalamig ng tubig
Ang haba ng haba ng laser	1070nm
Ang lakas ng output ng pinagmulan ng laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opsyonal)
Min. pagputol ng puwang	≤ 0.1 mm
Ang pag-posisyon ng kawastuhan ng X, Y at Z axles	± 0.03 mm
Paulit-ulit na pagkumpirma sa pagpoposisyon ng mga axle ng X, Y at Z	± 0.01 mm
Kapal ng pagputol ng materyal (ayon sa materyal)	0.2 - 25 mm
Modelo ng driver	Nai-import na servo motor
Kinakailangan ng lakas	380V, 50/60 Hz
Temperatura ng pagtatrabaho	0-45 ℃
Patuloy na oras ng pagtatrabaho	24 Oras
Bigat ng makina	Mga 8600 Kgs
Kabuuang antas ng proteksyon ng suplay ng kuryente	IP54

Pagputol ng Talahanayan ng Pagputol ng Pagkakapal

Power ng Laser	Kapal ng pagputol ng Max
Power ng Laser	Carbon steel (mm)	Hindi kinakalawang na asero (mm)	Aluminyo (mm)	Tanso (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Sa itaas na parameter para sa sanggunian lamang

Mga Industriya ng Application

Aerospace technology, rocket, plane, robot, elevator, steamship and automobile manufacturing and metal parts processing industry for metal plate, advertisement, kitchen ware, bit tool, hardware etc.

Mga Detalyadong Larawan

	Pangalan:Ang katawan ng makina at accessoriesa.600 ℃ paggamot ng init, 24 na oras na paglamig sa oven, tumpak na hinanging proteksyon ng CO2, upang matiyak na 20 taon ang paggamit nang walang pagpapapangit. b.Synchronous X / Y / Z axes: Ang Z-axis ay maaaring magpatakbo ng 150mm, na angkop para sa pagputol ng maraming uri ng mga sheet ng metal. c.High kalidad na ginagarantiyahan ang tibay nito at mas madaling pagpapanatili.
Pangalan:AC servo motor & driverAng na-import na servo motor (Y-axis na minamaneho ng dalawang servo motors) kasama ang sopistikadong reducer ng planeta ay nagsisiguro na matatag, tumpak at maaasahang drive.
	Pangalan:Precision Linear GuidesAdvanced cutting system, laser power at servo movement suit sa bawat isa na perpekto, na-import ang mataas na precision gear at rack drive system, nababago dobleng talahanayan ng trabaho, upang masiguro ang mas mataas na bilis ng pagproseso at katumpakan ..
Pangalan:Pagputol ng ulo Ang contactless cut head ay may pag-andar ng auto taas na pagsubaybay at anti-banggaan, na lubos na nagpapabuti sa bilis ng pagputol, kinis at pagputol ng kawastuhan sa ilalim ng parehong lakas ng output. Sa isang salita, ang pagtaas ng kahusayan ay maaaring tumaas.
	Pangalan:Ang bilis ng Laser sourcefast, mataas na linya ng pagputol ng katumpakan, at makinis na gilid ng paggupit

Pagputol ng mga Halimbawang

Pagsasanay

After-sales service, mula sa pagsasanay hanggang sa pag-install ng machine (3 mga paraan):
1.Training video at manu-manong gumagamit sa Ingles na inaalok para sa pag-install, operasyon, pagpapanatili at problema sa pagbaril, at gabay sa teknikal na inaalok ng e-mail, fax, telepono / whatsapp / skype // at iba pa, kapag nakatagpo ka ilang mga problema sa pag-install, paggamit o pag-aayos.
Ang iyong kumpanya ay maaaring mag-ayos ng teknolohikal na dumating sa aming pabrika upang malaman ang pangunahing kaalaman sa mga kagamitan at mga mahahalagang operating, sapat na oras ng pagsasanay tungkol sa 3-5 araw, ang nilalaman ng pagsasanay ay ang mga sumusunod:
a) Karaniwang pagsasanay sa software ng pagguhit;
b) Makina at off ang mga pamamaraan ng pagsasanay;
c) Ang kabuluhan ng mga control panel at mga parameter ng software, setting ng hanay ng mga parameter
d) Pangunahing paglilinis at pagpapanatili ng makina;
e) Karaniwang Pag-aayos ng Hardware;
f) Pag-iingat sa operasyon.
3. serbisyo sa pagsasanay sa panloob na pintuan. visa, paglalakbay gastos at tirahan ay sa gastos ng customer. Mas mainam na ayusin ang isang tagasalin para sa pareho ng aming mga inhinyero sa panahon ng pagsasanay. Oras ng Pagsasanay: 3-5days.

Garantiya

a).1Year for the whole machine for metal fiber laser cutting machine.(Man-made Damage is negotiated.).
b) .Laser mapagkukunan ng 2 Taon na garantiya
c) .Lifelong pagpapanatili at supply ng ekstrang bahagi
d) .Pagsasanay ng libre para sa mga kawani ng operasyon. (engineer ay maaaring pumunta sa ibang bansa ay napagkasunduan.)

Packaging at pagpapadala

1.Ang aming gawa sa kahoy ay pagkatapos ng paggamot ng fumigation.Need inspection timber, pag-save ng oras ng pagpapadala.
2.Ang lahat ng mga ekstrang bahagi ng makina ay sakop ng ilang mga malambot na materyales, higit sa lahat gamit ang perlas na lana.
Pag-iwas sa lahat ng mga pinsala na maaaring mangyari sa proseso ng paghahatid. Pagkatapos ay takpan namin ng plastik na balutin ito nang mahigpit, tiyaking hindi buo ang mga natatakpan na malambot na materyales, iniiwasan din ang hindi tinatagusan ng tubig at kalawang patunay.
3. Ang pinakadulo ay kahoy na kaso na may nakapirming formwork.
4. Ang ilalim ng kahoy na kaso ay may matatag na iron jack, maginhawa sa Paghahawak at transportasyon.
