metal sheet bakal fiber laser cutting machine para sa hindi kinakalawang na asero

metal sheet bakal fiber laser cutting machine para sa hindi kinakalawang na asero

detalye ng Produkto


Sertipikasyon: CE
Mga Tuntunin sa Pagbabayad at Pagpapadala:
Minimum na Dami ng Order: 1Set
Presyong pwedeng pag-usapan
Mga Detalye ng Packaging: 1 * 40GP container
Oras ng Paghahatid: 30 araw
Mga Tuntunin sa Pagbabayad: L / C, D / A, T / T, D / P, Western Union
Kakayahang Supply: 150sets

Detalyadong Paglalarawan ng Produkto


Application ::Lahat ng Materyal na metalPagputol ng Kapal:SS Upto 12mm, MS Upto 22cm
Uri ng Laser ::SeratDalas ng Pulse:1-2000HZ
Posisyoning System:Ang Red LightControl Software ::Cypcut
Sinusuportahan ang Format ng graphic ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLugar ng Pinagmulan::China
Numero ng Modelo ::TY-6020JBIbinigay ang After-sales Service ::Magagamit ang Mga Engineer Upang Serbisyo sa Makinarya sa Lungsod
Paulit-ulit na tumpak ::+ -0.03mmTemperatura ng pagpapatakbo ::0 ° C-45 ° C
Working Humidity ::5%-95%Pinagmulan ng Laser:Intsik O Nai-import
Boltahe::AC380V ± 10% 50HZ (60HZ)Lugar ng Pagputol:6000 * 2000mm

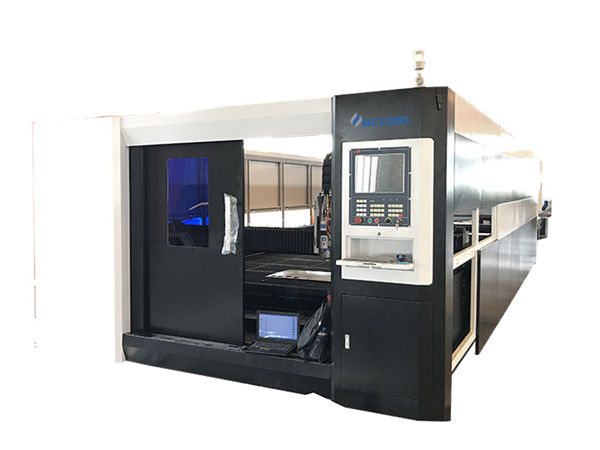

Pangalan ng Produkto:Metal Sheet Steel Fiber Laser Cutting Machine TY-6020JB

Bentahe ng hibang laser machine


1. Ihambing sa tradisyonal na laser, ang hibla ng laser ay mas proteksyon sa kapaligiran
2. Karamihan sa mas mababang paggamit ng kuryente: kahusayan ng photoelectric ng conversion ng laser laser ay mas mataas kaysa sa tradisyonal na laser.
3. Mas mataas na kalidad ng laser spot: mapagkukunan ng solong-module na laser
4. Mas mababang pagkonsumo: Ang pagkonsumo ng kuryente ay nasa ilalim ng 7KW bawat oras.

Pangunahing Mga Tampok ng Fiber laser cutting machine


Katawang katawan:
1. Ang katawan ng Taiyi's Machine na may istraktura ng bakal na 8mm, 600 ℃ paggamot ng init, Tiyaking hinangin, upang matiyak na 20 taong paggamit nang walang pagpapapangit.

2. Gantry na may paghagis ng haluang metal na haluang metal, Malakas na katatagan nang walang pagpapapangit, Mabilis na kilusan.

3. Mataas na kahusayan ng pag-zone ng paninigarilyo system sa magkabilang panig ng katawan ng makina, Malakas na naka-segment na alikabok at koleksyon ng paninigarilyo, mabawasan nito ang pinsala sa manggagawa.

4. Nai-import na precision flange reducer at servo motor, Mabilis na bilis ng pagtakbo.

5. 70 blades at 6 slide bar sa machine bed, na may mga malapit na blades upang mabawasan ang babala sa makina, ang mga slide bar na nagtatrabaho sa mga cylinders upang mai-upload at mag-download ng mga sheet nang madali.

6. Ang nababaluktot na kahon ng paglo-load ay maaaring magdagdag ng harap at magkabilang panig na kung saan ay kumbinsido para sa kondisyon ng pagtatrabaho sa makina.

Pagtutukoy


Laser mapagkukunan daluyanSerat
Saklaw ng paggupit (L * W)6000 mm × 2000 mm
Z axle stroke250 mm
Max. bilis ng pagpoposisyon120 m / min
X, Y axle Max. mapabilis ang bilis1.0G
Palamig na formPagpapalamig ng tubig
Ang haba ng haba ng laser1070nm


Ang lakas ng output ng pinagmulan ng laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opsyonal)

Min. pagputol ng puwang≤ 0.1 mm
Ang pag-posisyon ng kawastuhan ng X, Y at Z axles± 0.03 mm
Paulit-ulit na pagkumpirma sa pagpoposisyon ng mga axle ng X, Y at Z± 0.01 mm
Kapal ng pagputol ng materyal (ayon sa materyal)0.2 - 25 mm
Modelo ng driverNai-import na servo motor
Kinakailangan ng lakas380V, 50/60 Hz
Temperatura ng pagtatrabaho0-45 ℃
Patuloy na oras ng pagtatrabaho24 Oras
Bigat ng makinaMga 12000 Kgs
Kabuuang antas ng proteksyon ng suplay ng kuryenteIP54



Pagputol ng Talahanayan ng Pagputol ng Pagkakapal


Power ng LaserKapal ng pagputol ng Max
Carbon steel (mm)Hindi kinakalawang na asero (mm)Aluminyo (mm)Tanso

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Sa itaas na parameter para sa sanggunian lamang



Nalalapat na Materyales


Hindi kinakalawang na Asero, Carbon Steel, Alloy Steel, Silicon Steel, Spring Steel, Galvanize Plate, pickled Plate, Brass Plate, Copper Plate, Aluminum Plate, Etc

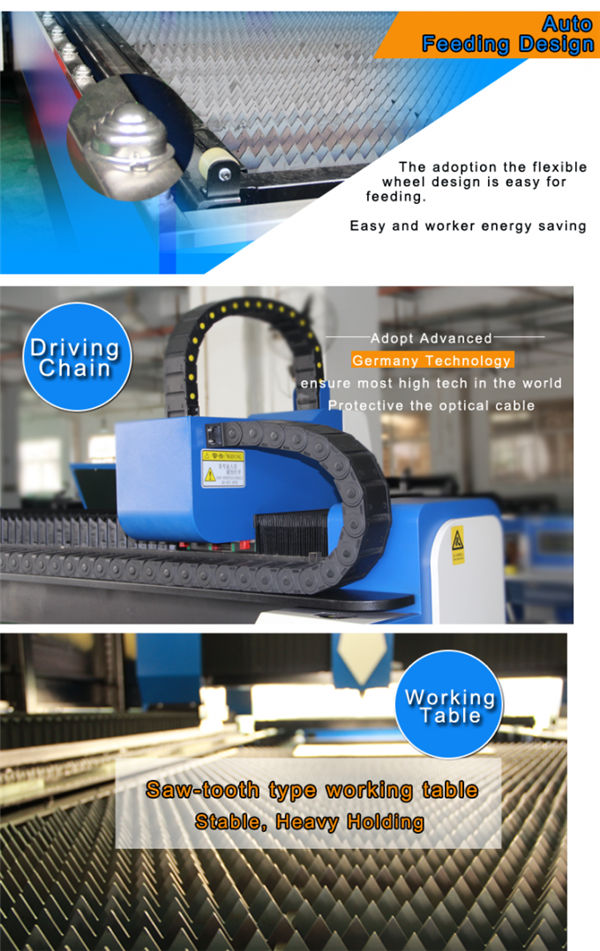

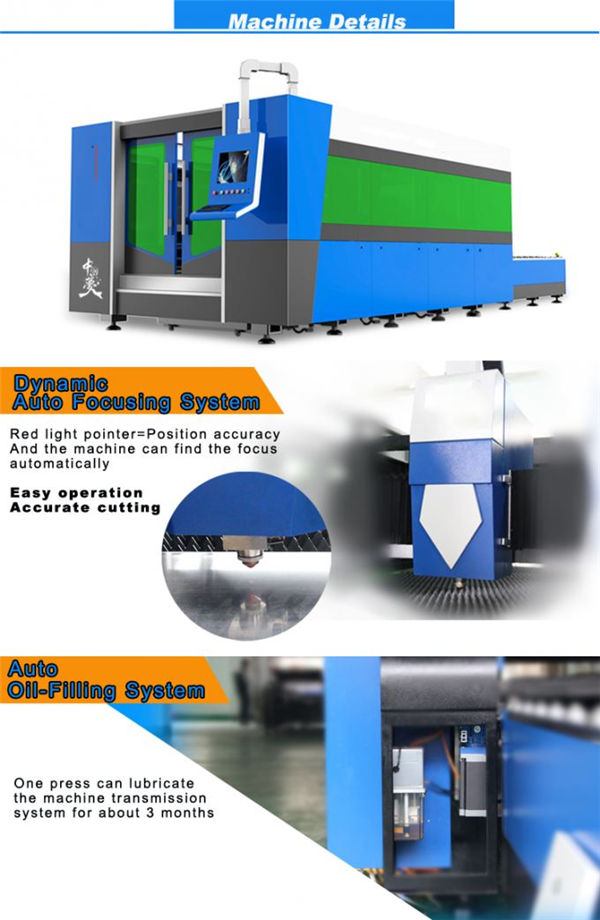

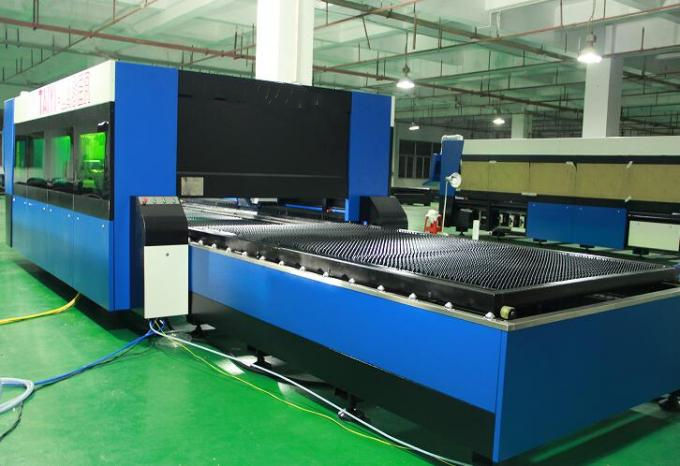

Mga Detalyadong Larawan






Pangalan:Katawang katawan at accessories

a.600 ℃ paggamot ng init, 24 na oras na paglamig sa oven, tumpak na welding na proteksyon ng CO2, upang matiyak na 20 taon na paggamit nang walang pagpapapangit.
b.Synchronous X / Y / Z axes: Ang Z-axis ay maaaring magpatakbo ng 150mm, na angkop para sa pagputol ng maraming uri ng mga sheet ng metal.
c.High kalidad na ginagarantiyahan ang tibay nito at mas madaling pagpapanatili.

Pangalan:AC servo motor at driver

Ang na-import na servo motor (Y-axis na hinimok ng dalawang servo motors) kasama ang sopistikado na reducer ng planeta ay nagsisiguro na matatag, tumpak at maaasahang drive.





Pangalan:Mga Gabay sa Linya ng Katumpakan

Advanced na sistema ng paggupit, laser power at servo movement suit sa bawat isa na perpekto, na-import ang mataas na precision gear at rack drive system, nababago dobleng talahanayan ng trabaho, upang matiyak ang mas mataas na bilis ng pagproseso at katumpakan ..

Pangalan:Pagputol ng ulo



Ang contactless cut head ay may pag-andar ng auto taas na pagsubaybay at anti-banggaan, na lubos na nagpapabuti sa bilis ng pagputol, kinis at pagputol ng kawastuhan sa ilalim ng parehong lakas ng output. Sa isang salita, ang pagtaas ng kahusayan ay maaaring tumaas.





Pangalan:Mapagkukunan ng laser

mabilis na bilis, mataas na linya ng paggupit, at makinis na gilid ng paggupit

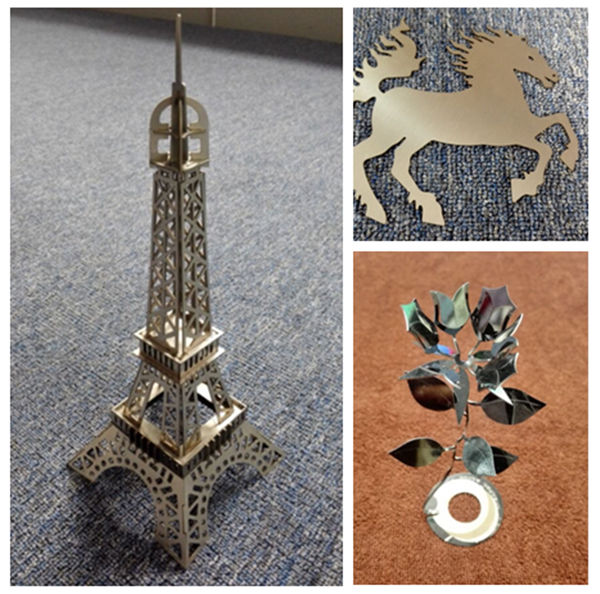

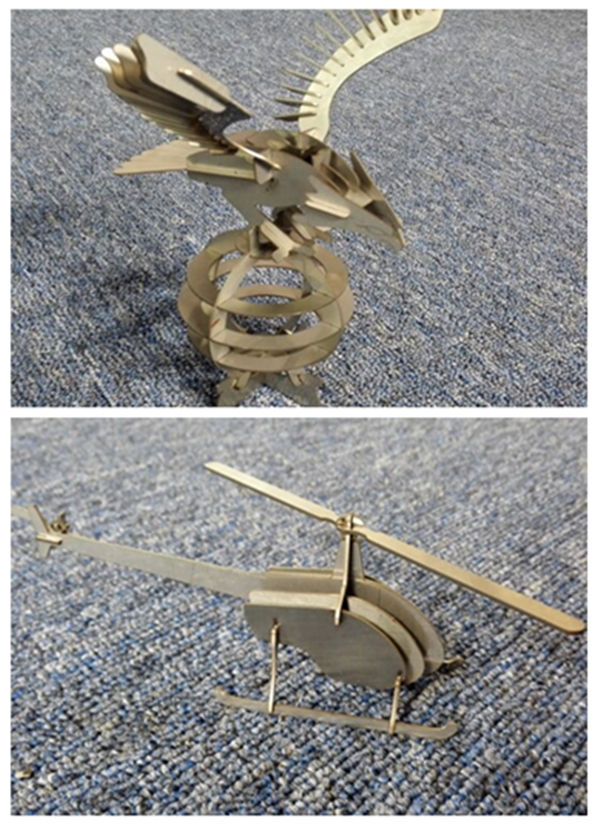

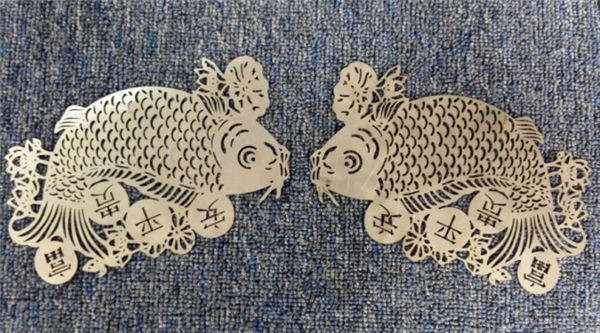

Pagputol ng mga Halimbawang


Pagsasanay


After-sales service, mula sa pagsasanay hanggang sa pag-install ng machine (3 mga paraan):
1. Ang video ng pagsasanay at manu-manong gumagamit sa Ingles na inaalok para sa pag-install, operasyon, pagpapanatili at problema sa pagbaril, at gabay sa teknikal na inaalok ng e-mail, fax, telepono / whatsapp / skype // at iba pa, kapag nakatagpo ka ilang mga problema sa pag-install, paggamit o pag-aayos.
2. Maaari mong ayusin ng iyong kumpanya ang teknolohikal na dumating sa aming pabrika upang malaman ang mga pangunahing kaalaman sa kagamitan at mga mahahalagang operating, sapat na oras ng pagsasanay tungkol sa 3-5 araw, ang nilalaman ng pagsasanay ay ang mga sumusunod:
a) Karaniwang pagsasanay sa software ng pagguhit;
b) Makina at off ang mga pamamaraan ng pagsasanay;
c) Ang kabuluhan ng mga control panel at mga parameter ng software, setting ng hanay ng mga parameter
d) Pangunahing paglilinis at pagpapanatili ng makina;
e) Karaniwang Pag-aayos ng Hardware;
f) Pag-iingat sa operasyon.
3. Serbisyo ng pagsasanay sa panturo sa pinto. visa, paglalakbay gastos at tirahan ay sa gastos ng customer. Mas mainam na ayusin ang isang tagasalin para sa pareho ng aming mga inhinyero sa panahon ng pagsasanay. Oras ng Pagsasanay: 3-5days.

Garantiya


a). 1Year para sa buong makina para sa metal fiber laser cutting machine. (Ang pinsala sa gawa ng tao ay napagkasunduan.).
b). Laser mapagkukunan ng 2 Taon na garantiya
c). Ang pagpapanatili ng buhay at ekstrang bahagi ng suplay
d). Libreng pagsasanay para sa mga kawani ng operasyon. (engineer ay maaaring pumunta sa ibang bansa ay napagkasunduan.)
