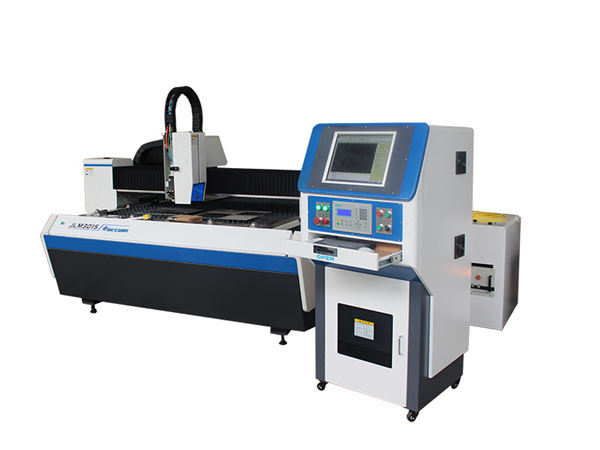

mataas na katumpakan maliit na manipis na sheet metal laser cutting machine na anti corrosion wear

detalye ng Produkto

Sertipikasyon: ISO9001: 2008

Mga Tuntunin sa Pagbabayad at Pagpapadala:

Minimum na Dami ng Order: 1 yunit

Presyo: pag-uusap

Mga Detalye ng Packaging: Wooden Case

Oras ng Paghahatid: 7-15 araw

Kakayahang Nagtustos: 2000 mga yunit bawat buwan

Detalyadong Paglalarawan ng Produkto

Pangalan ng Produkto:	Mataas na katumpakan ng metal na hibla ng Laser Cutting Machine	Power ng Laser:	500w / 800w
Nagtatrabaho Area:	500 * 500mm	Bilis ng Paglipat ng Max:	60m / min
Pag-posisyon ng Katumpakan:	± 0.01-0.03	Supply ng Powe:	3 × 380V ± 10% 220V ± 10%
Pakete:	Kaso sa kahoy	Garantiya:	1 taon

Ang precision laser cutting machine ay idinisenyo at ginawa ng RISE LASER. Pinagtibay gamit ang nangungunang teknolohiya sa laser para sa manipis na sheet metal application. Ang makina ay pinagsama sa marmol at Cypcut laser cutting system. Sa Pinagsamang pagdidisenyo, dalawahan gantry linear motor driving system, friendly interface at pangmatagalang matatag na pagtatrabaho.

* Istraktura ng kaligtasan
* Mas kaunting trabaho, mabuti para sa maliit na pagawaan.
* Madaling opertaion
* Ang nangungunang sistema ng pagputol ng cypcut, madaling magamit.
* Ang pagsusuot ng anti-kaagnasan
* Libreng pagpapanatili ng mga bahagi ng paghahatid, magagamit ang pagputol ng materyal.
* Matatag at matibay
* Ang tool na gawa sa marmol, hindi gaanong pagbaluktot, mataas na katatagan, anti-shock habang mataas ang bilis ng pagtatrabaho.
* Pagputol ng katumpakan
* Pinakamahusay na paggupit ay nagmula sa Switzerland RAYTOOLS laser cut head
* Mga hibla ng hibla
* Pinagtibay gamit ang mga nangungunang mga hibla ng tatak ng Tsina na ginawa ng magandang kalidad at katatagan.
* Mekanismo ng paggalaw ng katumpakan
* Dual linear motor pagmamaneho sistema ay maaaring mapabuti ang pagputol katumpakan at kahusayan.

^{Pag-configure}

^#	^Item	^Pagtutukoy	^Tatak	^Pansin
¹	^{Pinagmulan ng Laser}	^800W	^{Mga Maxphotonics}
²	^{linear na motor}		^{Mga Raytools}
³	^{Optical grating}	^{resolusyon 0.5μm}	^Espanya
⁴	^Driver		^servotronix
⁵	^{Z axis Screw module na pangkat}		^{May kapangyarihan}
⁶	^{Laser ng pagputol ng ulo}	^BT230	^{Mga Raytools}
⁷	^{Katumpakan na linya ng gabay sa linya}		^Hiwin
⁸	^Marmol	^{18001350200}	^Shandong
⁹	^{Takip ng Organ}	^Pamantayan	^{Mga Raytools}
¹⁰	^{Machining na materyal}	^Pamantayan	^{Mga Raytools}	^{aviation aluminyo-haluang metal}

^Parameter

^Model		⁵⁰⁵⁰
^{Sukat ng pagtatrabaho}		^{500 × 500 (mm)}
^{Max. Pagpapabilis}		^1.2g
^{X AXIS}	^{Max. Ang bilis ng paglipat}	^{60m / min}
	^Ruta	^500mm
	^{Katumpakan sa posisyon}	^{± 0.01mm}
	^{Katumpakan ng pag-uulit}	^{± 0.004mm}
^{Y AXIS}	^{Max. Ang bilis ng paglipat}	^{60m / min}
	^Ruta	^500mm
	^{Katumpakan sa posisyon}	^{± 0.01mm}
	^{Katumpakan ng pag-uulit}	^{± 0.004mm}
^{Z AXIS}	^Ruta	^100mm

^{Kondisyon sa pagtatrabaho}

¹	^{Temperatura ng pagtatrabaho}	^{-10 ℃ ～ 45 ℃}
²	^{Relativede Humidity}	^{＜ 90% walang pampalapot}
³	^Kapaligiran	^{Magandang bentilasyon, walang panginginig ng boses}
⁴	^{Suplay ng kuryente}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Daluyan ng lakas}	^50Hz

Panukala ng makina

4.1 Ang rack ng Machine ay nagpatibay ng istruktura ng marmol at sistema ng pagputol ng laser ng CN CN. Sa Pinagsamang pagdidisenyo, sa pamamagitan ng pagproseso ng gantry milling machine, upang gawin ang paggalaw ay tumpak .linear na sistema ng pagmamaneho ng motor, friendly interface at pangmatagalang matatag na pagtatrabaho.
Pinagtibay ang THK Japan precision linear gabay na tren, na may mataas na kawastuhan, mababang pag-abrasion at madaling mapisan o palitan.

4. 2 pagputol ng ulo ng laser
BT230 (Raytools, Switzerland brand) laser cut head na may auto focus system. Mapipigilan nito ang pag-aaksaya ng mga materyales mula sa pagputol ng pagbaluktot. Ang baso ng proteksyon ay maaaring mapanatili at maprotektahan ang mababang gastos ng mga mahahalagang optical na bahagi sa loob ng head cut. Ang sistema ng auto focus ay angkop para sa pagproseso ng non-flat metal sheet. Pinagsama ng mataas na kalidad na laser ang BT230 ay maaaring malawak na magamit sa ceramic, medikal, semiconductor at iba pang mga industriya.

^pagbulwak	^100mm
^pokus	^125mm
^{optical na siwang}	^25mm
^{nozzel (solong)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{mga materyales sa lens}	^kuwarts
^{hibla ng hibla}	^QBH
^{Tulong sa presyon}	^{Max. 20bar}
^bigat	^{~ 1.5Kg}

4. 3 Kontrol ng system

Ang paggamit ng propesyonal na PC pang-industriya na computer na operasyon, grapikong interface, madaling patakbuhin, malayang malayang disenyo ng propesyonal na paggupit ng kontrol ng iba't ibang mga graphics at teksto, pagproseso ng real-time, suportahan ang CAD, CorelDraw at iba pang propesyonal na software sa pagmamapa.
. Mataas na kalidad na pang-industriya control control ng computer
. Mataas na mahusay, madaling patakbuhin ang sistema ng pagputol ng CNC
. Z axis awtomatikong pag-andar ng pagsubaybay
CNC control control system
Ang sistema ng pagputol ng pagputol ng CNC ay ang paggamit ng high-performance control card, batay sa pag-unlad ng Windows XP Professional, ganap na nag-docking kasama ang sistema ng control ng CNC, samakatuwid, ang kontrol sa real-time at pag-upgrade ng software sa pagitan ng makina at laser mapagkukunan ay mas maginhawa at mabilis.

Pangunahing tampok ng control system

Matatag na operasyon, mahusay na anti-panghihimasok na kakayahan
Mabilis na bilis ng paglipat, makinis na pagsisimula at ihinto
Magandang pagputol epekto, mabilis na bilis ng pagputol
Pinahusay na kapasidad para sa malaking pagproseso ng data
Kontrol ng output: suportahan ang pinag-isang mode ng output ng entity, suportahan ang anumang posisyon upang simulan ang paggupit, na sinamahan ng NC at mga graphic na mga mode ng output, maaaring mabago pagkatapos ng mga parameter ng paghinto.

Software

l magagamit na bersyon ng Ingles
l Nagse-save ng pagproseso ng mga file bilang muling naitaguyod
l gumana ang paggalaw at pagputol ng pagpapakita ng estado
Maaaring suportahan ang DXF, internasyonal na mga file ng code ng G code.
l Awtomatikong Pagputol ng Pagputol
l Ayon sa mga pangangailangan sa pagproseso, sinusuportahan nito upang baguhin ang posisyon ng pagputol at direksyon ng pagproseso, samantala, ang sistema ng dinamika ay mag-aayos upang gabayan o gabayan ang posisyon ng linya.
I-optimize ang oras ng pagtatrabaho kapag na-import ang mga file o manu-manong pagsasaayos.
Ang bahagyang data na na-import at inilapat mula sa pangkat ay magagamit
Awtomatikong nesting software CAM
Mataas na tugon, mataas na rate ng sampling, mataas na rate ng paghahatid, ginagarantiyahan ang katatagan ng sistema ng servo, sa pamamagitan ng system, ang isang susi ay maaaring ma-calibrate ang gumagana ng sensor.
Ang EtherCAT BUS CNC system (AheadTechs) ay maaaring suportahan ang control na may kakayahang umangkop para sa higit pang interface ng kumbinasyon .Support sa iba't ibang mga mode ng kompensasyon ng shaft pitch upang matiyak ang katumpakan ng machining.
Pamamahala para sa pagproseso ng mga istatistika ng mga bahagi at dami ng produksiyon.

^{Ang parameter ng pagputol ng teorya}

^{Kapangyarihan (W)}	^Materyal	^{Kapal (mm)}	^{Bilis ng paggupit (m / min)}	^Gas
⁸⁰⁰	^{Hindi kinakalawang na Bakal}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Carbon steel}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
