maliit na sukat ng katumpakan hibla laser cutting machine awtomatikong pagpoposisyon sa 800 wat

detalye ng Produkto

Sertipikasyon: ISO9001: 2008

Mga Tuntunin sa Pagbabayad at Pagpapadala:

Minimum na Dami ng Order: 1 yunit

Presyo: pag-uusap

Mga Detalye ng Packaging: Wooden Case

Oras ng Paghahatid: 7-15 araw

Kakayahang Nagtustos: 2000 mga yunit bawat buwan

Detalyadong Paglalarawan ng Produkto

Pangalan ng Produkto:	Maliit na Sukat 5050 Mataas na Katumpakan ng Fiber Laser Cutting Machine	Power ng Laser:	300w To 800w
Nagtatrabaho Area:	500 * 500mm	Bilis ng Paglipat ng Max:	60m / min
Pag-posisyon ng Katumpakan:	± 0.01-0.03	Supply ng Powe:	3 × 380V ± 10% 220V ± 10%
Pakete:	Kaso sa kahoy	Garantiya:	1 taon

Ang modelong ito ay gumagamit ng high-precision linear motor workbench, mataas na katumpakan, mabilis na bilis; opsyonal na mataas na katumpakan ng awtomatikong pagpoposisyon ng awtomatikong, awtomatikong pagkakalibrate. Ang buong proseso na kinokontrol ng awtomatikong computer software, ang interface ng software ng real-time na feedback, napapanahong pag-unawa sa katayuan ng pagproseso, hindi pagpoproseso ng hindi contact na contact, walang mekanikal na stress at pagpapapangit, simpleng operasyon, mataas na pagputol ng pagputol.

1, Praktikal na bagong uri ng patent integrated design, ay maaaring tumugma sa iba't ibang uri o tagagawa ng pinagmulan ng laser, compact na istraktura maaasahan, ligtas, praktikal at makatwiran.
2, Gamit ang isang optical platform na marmol, disenyo ng anti-vibration frame, na angkop para sa mataas na bilis ng paggalaw, mataas na katatagan.
3, Mataas na katumpakan, na may buong feedback linear motor workbench, mabilis ang bilis; malaki ang lugar ng pagtatrabaho sa posisyon ng visual na katumpakan ay opsyonal, awtomatikong pag-calibrate ng katumpakan.
4, Ang multi-function na integrated control, independiyenteng pananaliksik at pagbuo ng patent software, software awtomatikong control sa pagproseso, ang interface ng software interface ng real-time, na nagpapakita ng lahat ng mga pag-andar at lahat ng mga bahagi ng katayuan sa pagproseso; non-contact mode mode, walang mekanikal na stress at pagpapapangit.

Pag-configure

^#	^Item	^Pagtutukoy	^Tatak	^Pansin
¹	^{Pinagmulan ng Laser}	^800W	^{Mga Maxphotonics}
²	^{linear na motor}
³	^{Optical grating}	^{resolusyon 0.5μm}	^Espanya
⁴	^Driver		^servotronix
⁵	^{Z axis Screw module na pangkat}
⁶	^{Laser ng pagputol ng ulo}	^BT230
⁷	^{Katumpakan na linya ng gabay sa linya}		^Hiwin
⁸	^Marmol	^{18001350200}	^Shandong
⁹	^{Takip ng Organ}	^Pamantayan
¹⁰	^{Machining na materyal}	^Pamantayan		^{aviation aluminyo-haluang metal}

Parameter

^{Sukat ng pagtatrabaho}		^{500 × 500 (mm)}
^{Max. Pagpapabilis}		^1.2g
^{X AXIS}	^{Max. Ang bilis ng paglipat}	^{60m / min}
	^Ruta	^500mm
	^{Katumpakan sa posisyon}	^{± 0.01mm}
	^{Katumpakan ng pag-uulit}	^{± 0.004mm}
^{Y AXIS}	^{Max. Ang bilis ng paglipat}	^{60m / min}
	^Ruta	^500mm
	^{Katumpakan sa posisyon}	^{± 0.01mm}
	^{Katumpakan ng pag-uulit}	^{± 0.004mm}
^{Z AXIS}	^Ruta	^100mm

Kondisyon sa pagtatrabaho

¹	^{Temperatura ng pagtatrabaho}	^{-10 ℃ ～ 45 ℃}
²	^{Relativede Humidity}	^{＜ 90% walang pampalapot}
³	^Kapaligiran	^{Magandang bentilasyon, walang panginginig ng boses}
⁴	^{Suplay ng kuryente}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Daluyan ng lakas}	^50Hz

4. Panukala ng makina

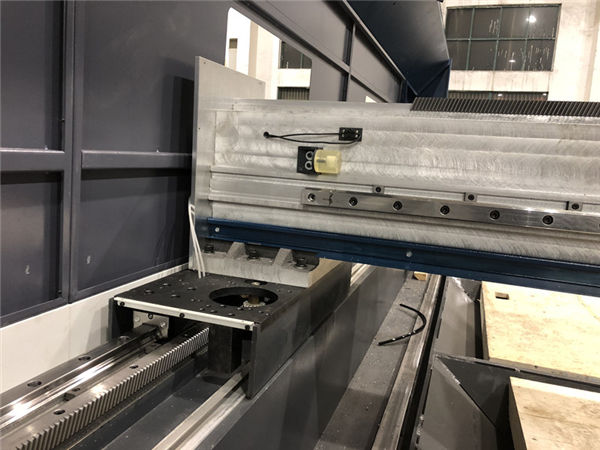

4. 1 Ang rack ng Machine ay nagpatibay ng istruktura ng marmol at sistema ng pagputol ng laser ng CN CN. Sa Pinagsamang pagdidisenyo, sa pamamagitan ng pagproseso ng gantry milling machine, upang gawin ang paggalaw ay tumpak .linear na sistema ng pagmamaneho ng motor, friendly interface at pangmatagalang matatag na pagtatrabaho.
Pinagtibay ang THK Japan precision linear gabay na tren, na may mataas na kawastuhan, mababang pag-abrasion at madaling mapisan o palitan.4. 2 laser cut head
BT230 (Raytools, Switzerland brand) laser cut head na may auto focus system. Mapipigilan nito ang pag-aaksaya ng mga materyales mula sa pagputol ng pagbaluktot. Ang baso ng proteksyon ay maaaring mapanatili at maprotektahan ang mababang gastos ng mga mahahalagang optical na bahagi sa loob ng head cut. Ang sistema ng auto focus ay angkop para sa pagproseso ng non-flat metal sheet. Pinagsama ng mataas na kalidad na laser ang BT230 ay maaaring malawak na magamit sa ceramic, medikal, semiconductor at iba pang mga industriya.

^Item	^Parameter
^pagbulwak	^100mm
^pokus	^125mm
^{optical na siwang}	^25mm
^{nozzel (solong)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{mga materyales sa lens}	^kuwarts
^{hibla ng hibla}	^QBH
^{Tulong sa presyon}	^{Max. 20bar}
^bigat	^{~ 1.5Kg}

Kontrol ng system

Ang paggamit ng propesyonal na PC pang-industriya na computer na operasyon, grapikong interface, madaling patakbuhin, malayang malayang disenyo ng propesyonal na paggupit ng kontrol ng iba't ibang mga graphics at teksto, pagproseso ng real-time, suportahan ang CAD, CorelDraw at iba pang propesyonal na software sa pagmamapa.
. Mataas na kalidad na pang-industriya control control ng computer
. Mataas na mahusay, madaling patakbuhin ang sistema ng pagputol ng CNC
. Z axis awtomatikong pag-andar ng pagsubaybay

Ipinapakita ang mga aplikasyon

Inilapat sa iba't ibang mga metal sheet na pagputol at pagsuntok at iba pang mga uri ng pagproseso ng laser, tulad ng hardware, mga sangkap ng electronics ng consumer, iba't ibang mga instrumento, pagpoproseso ng sheet ng sheet ng metal; pag-cut ng katumpakan at pagbabarena para sa iba't ibang mga materyales sa metal.
